MagicPoint

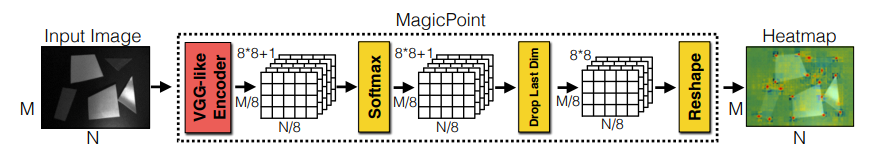

输入为灰度图(\(1\times N \times M\))，通过VGG-like的encoder得到特征图(\(128 \times N/8 \times M/8\))，decoder经过一次卷积得到特征图(\(65 \times N/8 \times M/8\))，通过softmax转换为概率, 代表着输入图中局部\(8\times 8\)像素区域每个像素为角点的概率, 通道数为\(8\times 8 + 1\),\(+1\)代表垃圾通道，表示在该区域没有检测到角点, 如果只有64层，那么经过softmax之后，所有的得分之和就会等于1，这意味着这个小区域即使是完全空白也将获得平均得分1/64因此65行存在的意义在于当这个小区域没有特征时，这一行数据非常大，使得整体经过softmax之后前64行的得分很小，从而使得该区域被标记为没有特征点的区域。。将概率图(\(65 \times N/8 \times M/8\))去掉第65层，并通过 pixel shuffle得到原图大小的heatmap。即可通过概率筛选特征点。

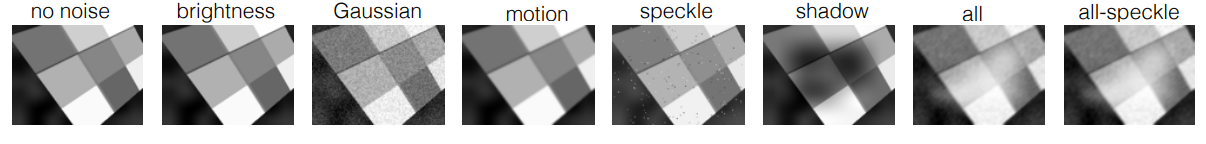

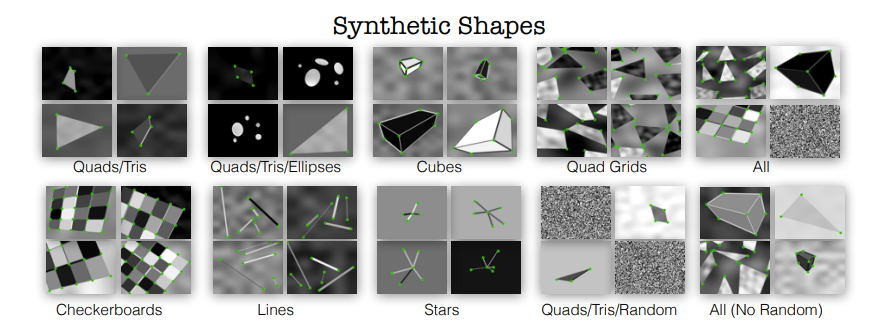

MagicPoint的训练数据集是通过虚拟出一些三维物体，然后再对这些物体进行一个视角的图片截取获得的，所有特征点的真值是已知的，有了明确的特征点位置，便可以进行网络训练。为了增强其泛化能力，在图片中人为添加了一些噪声和不具有特征点的形状，比如椭圆等。

损失函数采用交叉熵损失函数(cross entropy loss)

\[ \mathcal{L}_p(\mathcal{X},Y)=\frac{1}{H_cW_c}\sum_{\substack{h=1\\ w=1}}^{H_c,W_c}l_p(\mathbf{x}_{hw};y_{hw}) \\ l_p(\mathbf{x}_{hw};y)=-\log\left(\dfrac{\exp(\mathbf{x}_{hwy})}{\sum_{k=1}^{65}\exp(\mathbf{x}_{hwk})}\right) \]

Homographic Adaptation机制

MagicPoint是用带兴趣点label的模拟数据集训练的，它在类似的模拟数据集上的测试效果较好。然而只用模拟数据训练出的MagicPoint在真实影像上提取兴趣点的效果并不一定好，真实影像本身没有兴趣点label，提出一个叫Homographic Adapatation的机制为真实影像生成兴趣点label，然后对MagicPoint进行迁移学习。

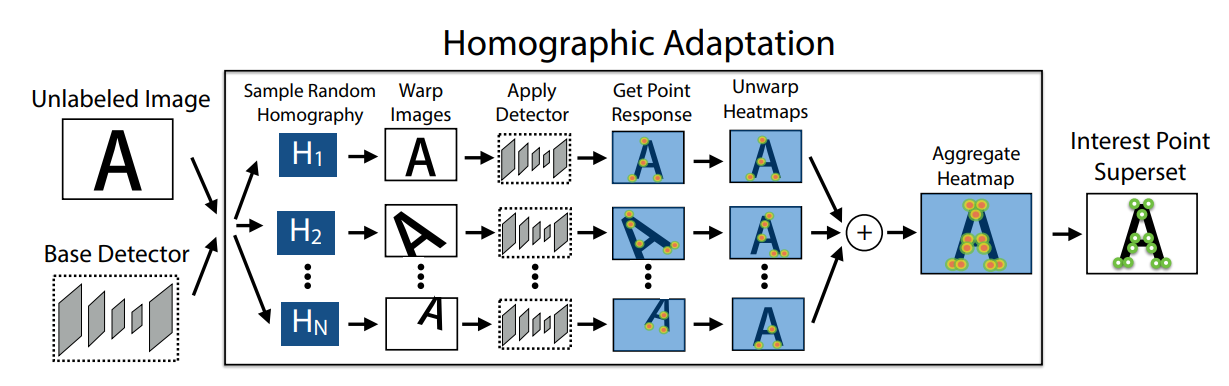

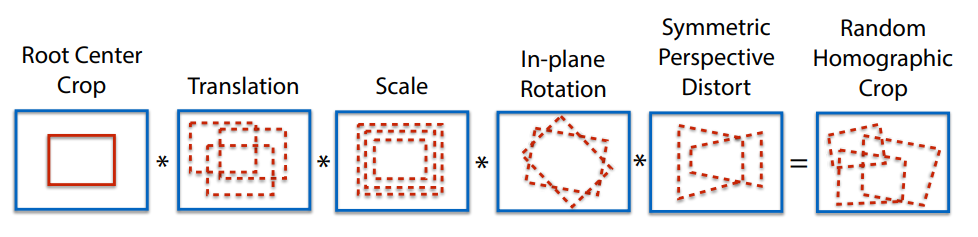

左边Unlabeled Image即COCO数据集中不带兴趣点label的影像，Base Detector为上一步使用模拟数据预训练好的兴趣点检测器MagicPoint。对Unlabeled Image执行N次随机不同的透视变换(Homography)，得到N张Warp Images。将N张Warp Images分别输入到Base Detector中，得到N张兴趣点的概率/得分图，再对这些兴趣点概率/得分图执行刚才透视变换矩阵的逆变换。

原图经不同透视变换后的兴趣点得分，再逆变换回原始的得分图，在理论上，同一位置像素的得分应该是一致的。然而实际上是不一致的，这是因为Base Detector对于真实影像的兴趣点检测效果有限。某个点可能在透视变换1的得分图上得分较高，而在透视变换2的得分图上得分较低。

对经逆变换的所有兴趣点得分图进行整合，得到一张整合后的得分图，作为Unlabel Image的兴趣点label。

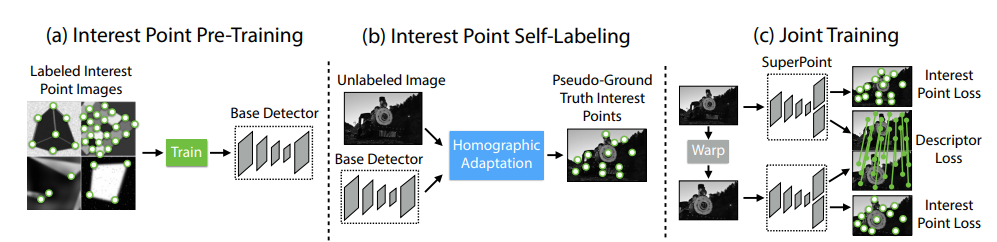

SuperPoint

---

Reference

[0] Deep Image Homography Estimation
[1] Toward Geometric Deep SLAM
[2] SuperPoint: Self-Supervised Interest Point Detection and Description
[4] https://github.com/magicleap/SuperPointPretrainedNetwork.git
